Grundstruktur und Eigenschaften von Stromkabeln

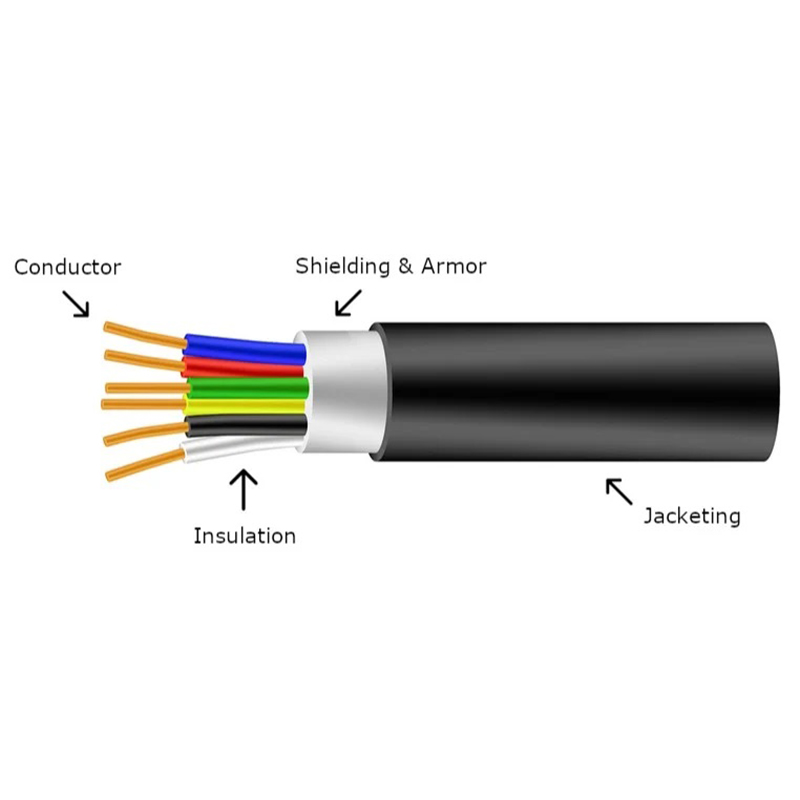

Der Grundaufbau des Stromkabels besteht aus einem Kern (Leiter), einer Isolierschicht, einer Schirmschicht und einer Schutzschicht.
Kern (Leiter):
Der Kern ist der leitende Teil des Stromkabels, der zur Übertragung elektrischer Energie dient und den Hauptteil des Stromkabels darstellt.
Der Kabelkern besteht üblicherweise aus zwei Arten von Kernen: einem Kupferkern und einem Aluminiumkern.
Der Kernquerschnitt weist drei Formen auf: kreisförmig, halbkreisförmig und fächerförmig.
Drei- und vieradrige Niederspannungskabel verwenden fächerförmige Adern. Je nach Kabeltyp und -spezifikation kann die Ader einadrig oder mehrdrähtig sein.
Der Strangkern besteht aus einem einzelnen Strang und einem einzelnen Strang.
Isolierung:
Die Isolierschicht trennt den Kern elektrisch von der Erde und den Kernen verschiedener Phasen, um die elektrische Energieübertragung zu gewährleisten, und ist ein unverzichtbarer Bestandteil der Stromkabelstruktur.
Üblicherweise werden kunststoffisolierte Kabel verwendet, beispielsweise aus Polyvinylchlorid (PVC), Polyethylen (PE) und vernetztem Polyethylen (XLPE).
Schild:
Stromkabel mit einer Spannung von 15 kV und darüber verfügen im Allgemeinen über einen Leiterschirm und einen Isolierschirm.
Die Schutzschicht
Die Schutzschicht dient dazu, das Stromkabel vor äußeren Verunreinigungen und Feuchtigkeit zu schützen und zu verhindern, dass äußere Kräfte das Stromkabel direkt beschädigen.
Um mechanische Beschädigungen, elektrochemische Korrosion und das Eindringen von Feuchtigkeit zu verhindern, verfügen der Kabelkern und die Isolierschicht des Stromkabels über eine dichte Schutzschicht.
